Velkommen til Reaktor 51s juletre-prosjekt!
I denne esken finner du alt du trenger for å bygge ditt eget lysende juletre – bortsett fra CR2032-batteriet, som du må skaffe selv.
Monteringen er enkel og morsom, og passer for barn og unge som vil lære litt om elektronikk. Du trenger bare å følge trinnene i denne veiledningen. Underveis vil du gjøre litt lodding, men vi forklarer alt på en trygg og lett måte.
Når du er ferdig, har du laget ditt eget elektroniske juletre som lyser opp – perfekt som pynt eller gave!
Klar? La oss sette i gang!

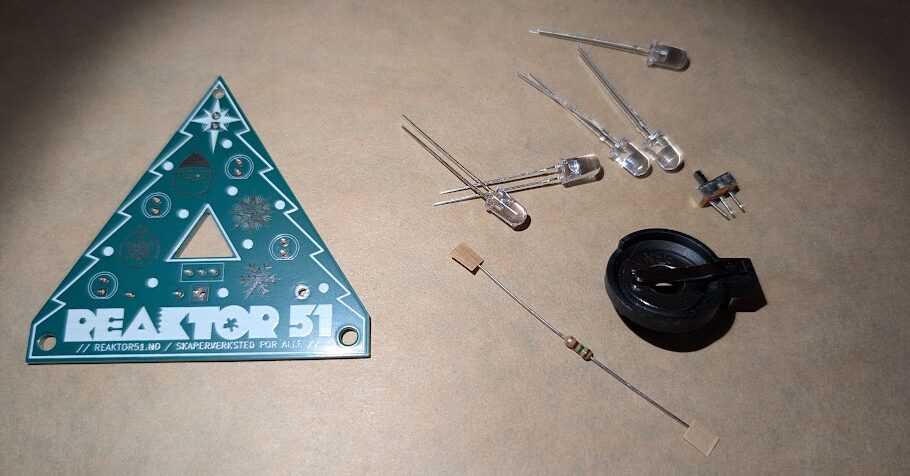

Dette er i esken
Trinn 1: Sett inn LED-diodene

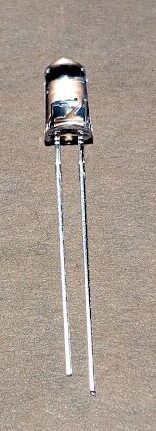

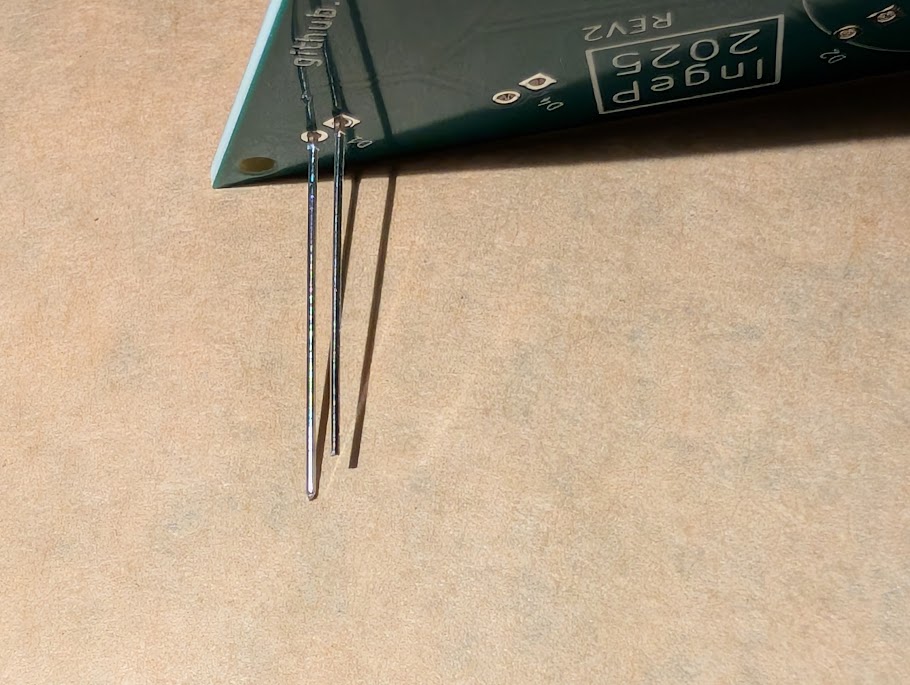

Finn fram de fem små LED-diodene. De har to bein: ett lengre og ett kortere.
- Det lengste beinet er pluss (+)
- Det korteste beinet er minus (–)
Hvis du ser nøye på selve dioden, vil du også merke at den ene siden er litt flat. Denne flate siden viser minus (–), og dette er også markert på kretskortet.
- Finn hullene til LED-diodene på kortet.
- Sett hver diode inn slik at pluss (+) og minus (–) peker riktig vei.

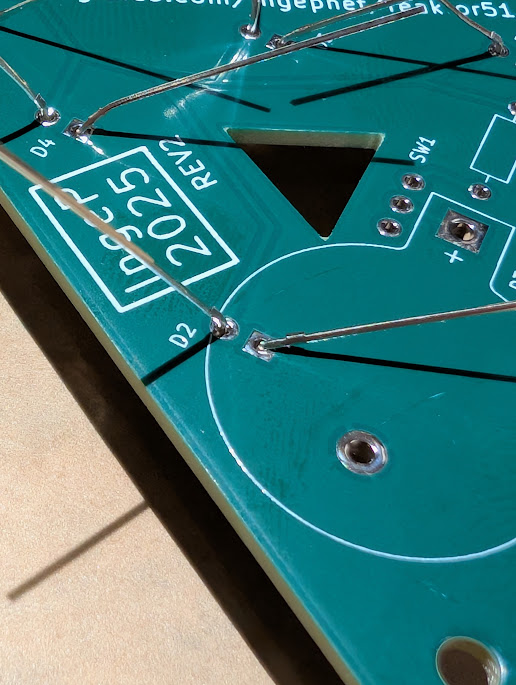

3. Når dioden står i riktig posisjon, bøy beina litt fra hverandre på baksiden. Dette gjør at den ikke faller ut mens du jobber videre.
4. Gjenta dette for alle fem diodene.
Når alle LED-ene står riktig, er du klar for neste trinn!
Trinn 2: Sett inn motstanden
Nå skal vi plassere motstanden på baksiden av kortet. En motstand er en liten del som kontrollerer hvor mye strøm som går gjennom kretsen, så LED-ene ikke får for mye.

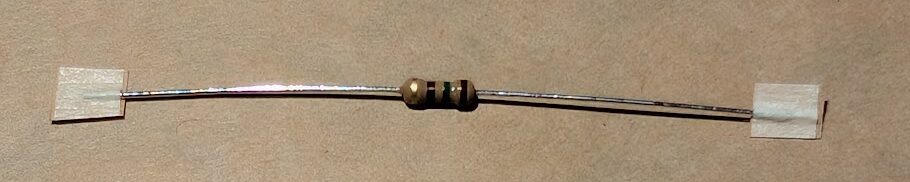

- Finn den lille delen med fargestriper – dette er motstanden.

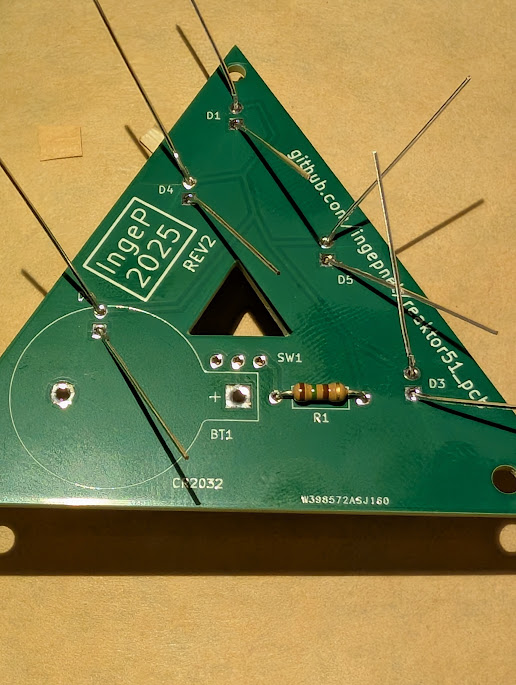

- Finn plasseringen til motstanden på baksiden av kortet (R1).
3. Sett beina gjennom hullene og bøy dem litt ut slik at den sitter fast. Retning spiller ingen rolle
Da er motstanden på plass!
Trinn 3: Monter av/på-bryteren
Nå er det tid for å sette inn av/på-bryteren. Denne skal festes på fremsiden av kortet.

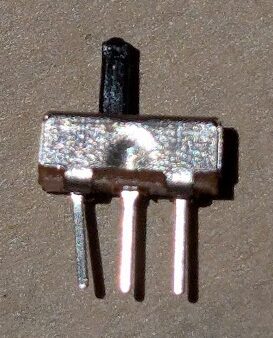

- Finn bryteren og plasser den på plassene som er merket på fremsiden (SW1). Retning har ingenting å si.

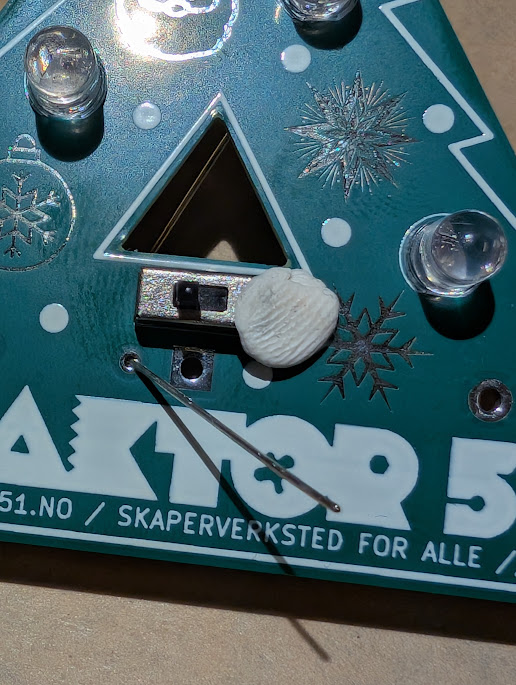

- For at den ikke skal falle av mens du jobber, kan du bruke skoletyggis, leire eller vanlig tyggis til å holde den på plass midlertidig.
3. Når bryteren sitter stødig, er den klar til å loddes i neste trinn.
Flott! Nå begynner treet virkelig å ta form.
Trinn 4: Lodd delene på plass
Nå skal vi lodd alle delene fast på kortet. Lodding betyr at vi smelter litt metall (loddetinn) på beina til delene, slik at de sitter godt og leder strøm.
Slik gjør du:
- Varm opp loddebolten.
- Hold loddebolten mot delen og hullet på kortet, og før loddetinn på. Det smelter og fester delen.
- Når loddet er kjølt ned, sitter delen fast.
Etter lodding:
- Bruk en saks eller avbiter til å klippe av de delene av beina som stikker ut.
- Vær forsiktig – små biter kan fly av gårde, så det kan være lurt å ha på beskyttelsesbriller.
Nå sitter alle delene godt fast, og kortet begynner å se ut som et lite juletre!
Trinn 5: Sett på batteriholderen
Nå skal vi plassere batteriholderen på baksiden av kortet.
- Plasser batteriholderen på riktig sted (BT1).
- Hvis den ikke står stødig, kan du bruke tyggis eller leire til å holde den på plass midlertidig.
- Lodd beina på fremsiden av kortet slik at batteriholderen sitter godt.

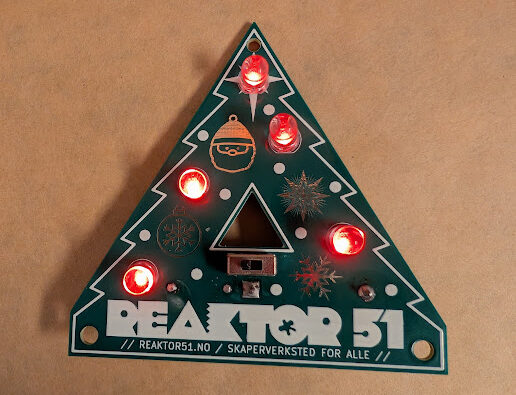

Når dette er gjort, er juletreet klart til å få et CR2032-batteri. Sett inn batteriet, slå på bryteren, og se det lyse! ✨
Liten bonus: Det er et lite hull i toppen av treet, perfekt for å tre i en tråd. Nå kan du henge juletreet opp – kanskje til og med i ditt eget juletre hjemme! 🎄
